Utforske funksjonene og applikasjonene til STM8S103F3P6 mikrokontroller
2024-08-02 5575

Katalog

Hva er STM8S103F3P6 mikrokontroller?

De STM8S103F3P6 er en 8-biters mikrokontroller produsert av stmicroelectronics, kjent for sin imponerende funksjonalitet og sømløse integrasjon.Denne kompakte enheten er utstyrt med en Montering Style-stil med overflatemontert enhet (SMD), og legemliggjør en avansert kjerne og periferiutstyr som er omhyggelig produsert ved hjelp av banebrytende teknologi.Med en klokkefrekvens på 16 MHz, har STM8S103F3P6 en robust I/O -evne, og sikrer effektiv databehandling og håndtering.Den uavhengige vakthundstimeren, utstyrt med en uavhengig klokkekilde og klokkesikkerhetssystem, garanterer optimal enhetsytelse og motstandskraft mot potensielle forstyrrelser.

En av de fremtredende funksjonene er flashminnet, som gir ikke-flyktig lagring for kode og data.Med et driftsspenningsområde som spenner fra 2,95 V til 5,5 V, er denne mikrokontrolleren svært allsidig og tilpasningsdyktig til forskjellige applikasjoner.I tillegg tilbyr det et bredt driftstemperaturområde fra -40 ° C til 85 ° C, noe som gjør det egnet for distribusjon under forskjellige miljøforhold.

Erstatning og tilsvarende

• MSP430G2353

• PIC16LF18444T

• STM8S103F3P3

• STM8S103F3P3TR

• STM8S103F3P6TR

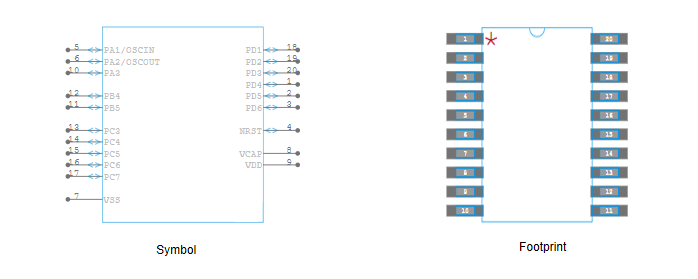

Symbol og fotavtrykk av STM8S103F3P6

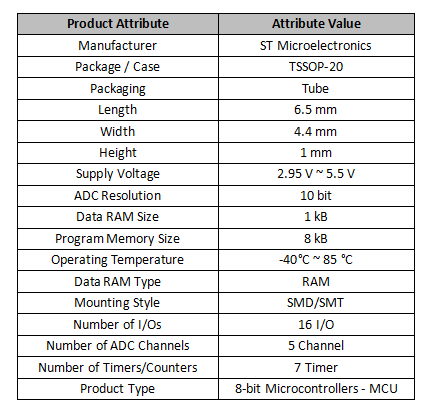

Tekniske parametere av STM8S103F3P6

Funksjoner av STM8S103F3P6

Lavt strømforbruk: Det har en rekke lavt strømforbruksmodus å velge mellom, inkludert tomgangsmodus, søvnmodus, dyp søvnmodus og off -modus, som effektivt kan forlenge batteriets levetid og spare energi.

Høy ytelse: Den vedtar STM8-kjernearkitektur med høy ytelse, som gjør at driftsfrekvensen kan være så høy som 16MHz, noe som forbedrer instruksjonshastigheten og gir mer effektive databehandlingsmuligheter for våre applikasjoner.

Flere kommunikasjonsgrensesnitt: Det støtter en rekke kommunikasjonsgrensesnitt inkludert SPI (seriell perifert grensesnitt), I2C og UART.Gjennom disse grensesnittene kan det enkelt kommunisere og samhandle med eksterne enheter for å oppnå flere funksjoner og applikasjoner.

Rikelig periferiutstyr: STM8S103F3P6 mikrokontroller har rikelig perifere ressurser, inkludert 16 kB flashminne og 1 kB RAM -minne, samt ofte brukte grensesnitt som GPIO -pinner, tidtakere og UART.Mangfoldet av disse periferiutstyrene gjør enheten egnet for forskjellige applikasjonsscenarier og kan imøtekomme behovene til forskjellige felt og bransjer.Enten det er industrikontroll, smarthjem eller innebygde systemer, kan STM8S103F3P6 gi støtte.

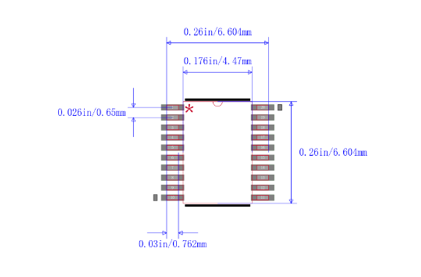

Størrelse og pakke med STM8S103F3P6

STM8S103F3P6 er pakket i en tynn krymping liten disposisjonspakke (TSSOP) og har 20 pinner.Kroppen og blyavstanden er mindre enn standard SOIC -pakker.Et typisk trekk ved TSSOP er dannelsen av pinner rundt den pakkede brikken, noe som gjør den egnet for montering av ledninger på PCB ved hjelp av SMT -teknologi.Når du bruker TSSOP-pakken, er de parasittiske parametrene (forstyrrelse av utgangsspenning forårsaket av store endringer i strøm) mindre, så den er egnet for høyfrekvente applikasjoner.Denne typen pakke er mer praktisk å betjene og har høyere pålitelighet.

TSSOP -pakken har følgende funksjoner:

• Liten pinneavstand: Pinneavstanden er vanligvis 0,5 mm eller 0,65 mm.Gjennom utforming av kobberstenger for kretskort, kan flere enheter plasseres på kretskortet med samme område og størrelse.

• Bruke omfang: Det kan brukes på forskjellige applikasjonsfelt som mikrokontrollere, DSP -er, minnebrikker og strømforsyningsbrikker.

• Høy teller: Antall pinner er vanligvis rundt 20 til 64, som kan oppfylle visse krav til brikkeintegrasjon.

• Liten pakkestørrelse: Sammenlignet med vanlige små omriss (SO) pakker, er pakkestørrelsen mindre, tykkelsen er tynnere og volumet er mindre, noe som gjør det egnet for emballasje av integrerte kretser med høy tetthet.

• Høy ytelse: Den vedtar overflatemonteringsteknologi, har god konduktivitet og korrosjonsmotstand, og kan oppfylle spesielle krav som høy hastighet, høy frekvens, miniatyrisering og så videre.

Elektriske egenskaper ved STM8S103F3P6

Parameterbetingelser

Med mindre annet er spesifisert, blir alle spenninger henvist til VSS.

Minimums- og maksimumsgrenser

Minimums- og maksimumsverdiene er garantert under de mest ugunstige forhold, som omfatter omgivelsestemperatur, forsyningsspenning og frekvenser.Disse garantiene er etablert gjennom strenge produksjonstester utført på 100% av enhetene, utført ved en omgivelsestemperatur på TA = 25 ° C og TA = TAMAX (som definert av det valgte temperaturområdet).

Verdier basert på karakteriseringsresultater, designsimuleringer og/eller teknologiske egenskaper er skissert i tabellens fotnoter og har ikke gjennomgått produksjonstesting.Når det gjelder karakterisering, gjelder minimums- og maksimumsverdiene for prøvevurderinger og betegner middelverdien med et område på pluss eller minus tre ganger standardavviket (gjennomsnitt ± 3σ).

Typiske verdier

Med mindre eksplisitt er oppgitt, er standarddata etablert med TA = 25 ° C, VDD = 5 V. Disse verdiene er kun gitt som designreferanser og har ikke gjennomgått testing.

Den typiske nøyaktigheten av ADC -verdier etableres gjennom karakterisering av et sett med prøver fra en standard diffusjonsparti over hele temperaturområdet.I denne sammenhengen viser 95% av enhetene en feil innenfor den spesifiserte verdien (gjennomsnitt ± 2σ).

Typiske kurver

Med mindre spesifikt indikeres, er alle standardgrafer kun ment som designreferanser og ikke har vært gjenstand for testing.

Absolutt maksimal rangeringer

Overskridelse av de spesifiserte absolutte maksimale rangeringer kan føre til permanent skade på enheten.Disse rangeringene indikerer utelukkende grensene for stress som enheten kan tåle, og det antydes ikke at enheten vil fungere ordentlig under disse forholdene.Eksponering for forhold ved eller i nærheten av maksimal rangeringer kan ha negativ innvirkning på enhetens pålitelighet.

Enhetens oppdragsprofil, som skisserer applikasjonsbetingelsene, overholder JEDEC JESD47 kvalifiseringsstandard, med utvidede oppdragsprofiler tilgjengelig på forespørsel.

Driftsforhold

VCAP ekstern kondensator

For å oppnå stabilitet for den primære regulatoren, bør en ekstern kondensator merket CEXT kobles til VCAP -pinnen.Det er viktig å sikre at seriens induktans forblir under 15 NH.

Levere nåværende egenskaper

Det nåværende forbruket måles som illustrert på følgende bilde.

Total forsyningsstrømforbruk i kjøremodus

MCU er plassert under følgende forhold:

• Alle periferiutstyr er deaktivert (klokke stoppet av perifere klokkeporingsregistre) bortsett fra om det er eksplisitt nevnt.

• Alle I/O -pinner i inngangsmodus med en statisk verdi på VDD eller VSS (ingen belastning)

Med forbehold om generelle driftsforhold for VDD og TA.

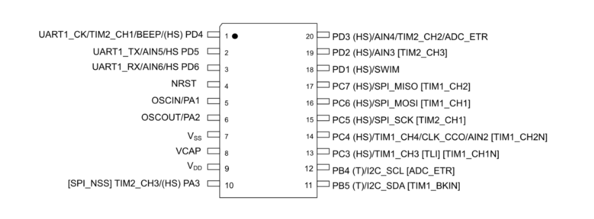

Pinout -konfigurasjon av STM8S103F3P6

STM8S103F3P6 har 20 pinner, pin -navnene og funksjonene er som følger:

PIN1 (PD4/ PEEP/ TIM2_ CH1/ UART1 _CK): Port D4

PIN2 (PD5/ AIN5/ UART1 _TX): Port D5

PIN3 (PD6/ AIN6/ UART1 _RX): Port D6

Pin4 (nrst): tilbakestilling

PIN5 (PA1/Oscin): Port A1

PIN6 (PA2/Oscout): Port A2

PIN7 (VSS): Digital grunn

PIN8 (VCAP): 1,8 V regulatorkondensator

PIN9 (VDD): Digital strømforsyning

PIN10 (PA3/ TIM2_ CH3 [SPI_ NSS]): Port A3

PIN11 (PB5/ I2C_ SDA [TIM1_ BKIN]): Port B5

PIN12 (PB4/ I2C_ SCL): Port B4

PIN13 (PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]): Port C3

PIN14 (PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]): Port C4

PIN15 (PC5/ SPI_SCK [TIM2_ CH1]): Port C5

PIN16 (PC6/ SPI_MOSI [TIM1_ CH1]): Port C6

PIN17 (PC7/ SPI_MISO [TIM1_ CH2]): Port C7

Pin18 (pd1/ svømming): port d1

PIN19 (PD2/ AIN3/ [TIM2_ CH3]): Port D2

PIN20 (PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR): Port D3

Som vist på figuren over, har STM8S103F3P6 -brikken opptil 16 I/O -pinner, som kan brukes til en rekke formål, for eksempel GPIO, perifere grensesnitt, ADC, etc. I/O -pinsene er toveis og kan væreBrukes som inngangspinner for å lese eksterne signaler eller som utgangspinner for å sende signaler til eksterne enheter.I tillegg kan hver I/O -pinne tildeles uavhengig en avbruddsvektor for å lette nøyaktig prosessering av avbrudd når de oppstår.

Applikasjoner av STM8S103F3P6

• Automatiseringssystemer: Denne mikrokontrolleren kan brukes i automatiseringssystemer som elektriske gardiner, tilgangskontrollsystemer, temperaturkontroll og belysningskontroll.

• IoT (Internet of Things) -applikasjon: Hvis vi trenger å utvikle IoT -enheter, kan den brukes som en kontroller for IoT -noder for å koble til og kontrollere forskjellige sensorer og kommunikasjonsmoduler.

• Personlige elektroniske enheter: Brukes i digitale kameraer, MP3- og MP4 -spillere, elektroniske spillkonsoller, etc.

• Elektronisk utstyr: Brukes til å utvikle forskjellige elektroniske utstyr

, for eksempel elektroniske leker, fjernkontroller, minikalkulatorer, etc.

• Industrielt felt: Brukes i PLS, industrielle kontrollere, prosessautomatisering og Ship Automatic Control Equipment, etc.

• Datainnsamling og sensorgrensesnitt: Brukes til å overvåke miljøforhold og samle inn data eller for å koble til forskjellige sensorer som lyssensorer, temperatursensorer og fuktighetssensorer.

• Innbygd kontrollsystem: Brukes til å designe forskjellige innebygde kontrollsystemer, for eksempel husholdningsapparater, industrielt utstyr, elektroverktøy, etc. Dens 8-biters prosessorkraft er tilstrekkelig for mange enkle kontrolloppgaver.

Ofte stilte spørsmål [FAQ]

1. Hva er STM8S103F3P6?

STM8S103F3P6 er en mikrokontrollerbrikke utviklet av stmicroelectronics.Det tilhører STM8-familien av 8-biters mikrokontrollere og er mye brukt i forskjellige innebygde systemer og IoT-applikasjoner.

2. Hva er spesifikasjonen av STM8S103F3P6?

STM8S103F3P6 Microcontroller Unit har 640 bit ROM, 10-bit 5-kanaler ADC, 1KB RAM og med en programminnestørrelse på 8KB.

3. Hva er erstatning og ekvivalent med STM8S103F3P6?

Vi kan erstatte STM8S103F3P6 med MSP430G2353, PIC16LF18444T, STM8S103F3P3, STM8S103F3P3TR eller STM8S103F3P6TR.

4. Er STM8S103F3P6 egnet for applikasjoner med lav effekt?

Ja, STM8S103F3P6 er designet med lav effektfunksjoner og kan brukes i batteridrevne eller lave strømprogrammer der energieffektiviteten er viktig.

5. Hva er de viktigste funksjonene i STM8S103F3P6?

Noen viktige funksjoner i STM8S103F3P6 inkluderer GPIO (General Purpose Input/Output) PIN-er, UART (Universal Asynchronous mottaker/sender) kommunikasjon, I2C (Inter-Integrated Circuit) kommunikasjon, SPI (seriell perifert grensesnitt) kommunikasjon, tidtakere og mer.
