Forskjell mellom 1N4001 og 1N4148 dioder
2024-07-19 16827

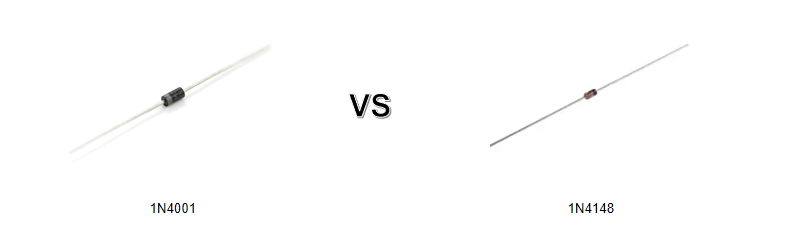

En diode er en to-terminal enhet laget av halvledermateriale som leder strøm i en retning.Den har et bredt spekter av applikasjoner og kan brukes i retting, bytte, begrensning og andre kretsløp.Det er en av de enkleste strømenhetene.I dag vil vi introdusere to vanlige dioder i detalj, nemlig 1N4001 likeretter diode og 1N4148 bytter diode, og vet om forskjellene mellom dem.

Katalog

Hva er en diode?

En diode er en elektronisk enhet laget av halvledermaterialer (silisium, selen, germanium, etc.).Den har to elektroder, nemlig den positive elektroden (Anode) og den negative elektroden (katoden).Når vi påfører en fremover spenning mellom de to polene i dioden, leder dioden;Når en omvendt spenning påføres, slås dioden av.Slå av og på dioden tilsvarer svingen og på bryteren.Ved å bruke dioder, motstander, kondensatorer, induktorer og andre komponenter for å etablere logiske tilkoblinger, kan det opprettes forskjellige kretsløp for å oppfylle forskjellige formål, inkludert AC -retting, modulasjonssignaldeteksjon, begrensning og klemming, samt stabiliserende strømforsyningsspenning.

Oversikt over 1N4001 likeretter diode

1N4001 er en del av den mye brukte 1N400X diodeserie-familien, og fungerer som en vanlig lav effekt likeretterdiode.I likhet med en standard diode, tillater den strømstrømmen utelukkende fra anodeterminalen til katodeterminalen.Med en maksimal strømførende kapasitet på 1 amp og evnen til å motstå topper på opptil 30 ampere, er denne dioden innkapslet i en kompakt DO-41-pakke.Det kan skilte med en kraftdissipasjon på 3 watt, en fremstrømsvurdering på 1 amp og et lagringstemperaturområde som spenner fra -65 ° C til 175 ° C.

1N4001-diodene finner primær anvendelse i generelle oppgaver og utbedring over en rekke elektroniske kretsbruk.De spiller en viktig rolle i kraftkretser innen elektroniske enheter, og letter konvertering av vekselstrømspenning til likespenning og blokkerer effektivt spenning på spesifikke punkter.

Erstatninger og ekvivalenter

• BY299

• FR107

• UF4002

• 1N4002

• 1N4003

Oversikt over 1N4148 Switching Diode

1N4148 er en liten høyhastighets byttediode med veldig rask koblingshastighet, så den er mye brukt i kretsløp med høyere signalfrekvenser for enveis ledningsisolering.1N4148 har en maksimal strømførekapasitet på 300mA, noe som betyr at den kan håndtere strømmer opp til 2A.Karakteristikken er at når fremstrømmen er 10 mA, er den raske restitusjonstiden bare 8ns.Denne dioden er spesielt egnet for applikasjoner som krever veldig rask bytte, høyhastighetsretting og beskyttelse i hjemmet og telekommunikasjonsindustrien.

Erstatninger og ekvivalenter

• 1N4448

• 1N4448WS

• 1N914

• 1N916A

• 1N916B

1N4001 VS 1N4148: Symbol

1N4001 VS 1N4148: Funksjoner

Funksjoner på 1N4001

• Høytemperatur lodding garantert

• Lav omvendt lekkasje

• Ledetråden og rørlegemet er i samsvar med ROHS -standarder.

• Høy fremoverstigningsevne

Funksjoner ved 1N4148

• Har høy elektrisk ledningsevne

• Kryssekapasitansen til 4PF og omvendt restitusjonstid på 4N -er er tilstrekkelig for de fleste anledninger.

• Det er innkapslet i glass og har høy pålitelighet.

• Byttehastigheten er rask og kan brukes til enveis ledningsisolasjon i kretsløp med høyere signalfrekvens.

• Gjenopprettingstiden er veldig kort og kan komme seg etter staten til staten raskere.

1N4001 vs 1N4148: Tekniske parametere

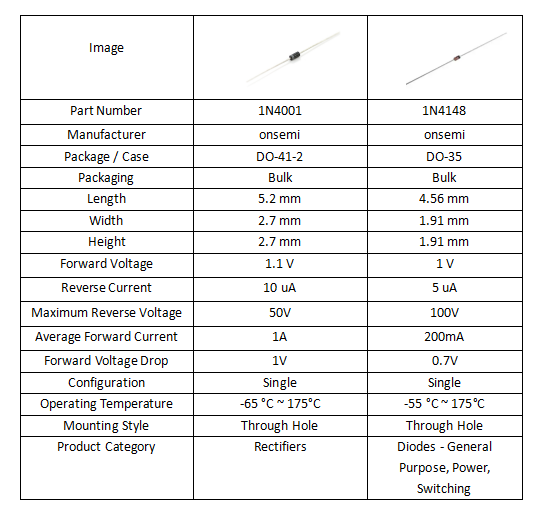

Bildet over viser parameter -sammenligningen mellom 1N4001 og 1N4148.De to er forskjellige i dimensjoner, fremoverspenning, omvendt strøm, maksimal omvendt spenning, gjennomsnittlig fremestrøm, fremover spenningsfall og temperatur.

1N4001 VS 1N4148: Pakke

1N4001-dioden kommer i en svart plast DO-41-pakke.Denne pakkeformen brukes ofte til små signaldioder og har høy stabilitet.

1N4148-dioden er pakket i glass DO-35.Denne pakkestilen er mer vanlig og brukes ofte med Zener -dioder og andre diodetyper.Glass-recaserte dioder viser overlegen ytelse i høyfrekvente applikasjoner på grunn av deres lavere kapasitans og forbedret termisk stabilitet.

1N4001 VS 1N4148: Søknader

1N4001 er en fremadrettende diode og er mye brukt i DC -kretsløp.Denne dioden spiller en viktig rolle i likeretterkretser, og konverterer vekselstrøm til likestrøm.På grunn av sin lavere frekvens og større strømkapasitet brukes den ofte i strømforsyningsapplikasjoner.

1N4148 er en rask gjenopprettingsdiode som er egnet for høyfrekvens og små signalapplikasjoner.Det brukes ofte i signalforming, rask bytte og andre kretsløp som krever rask respons.

Hvordan velge 1N4001 og 1N4148?

Det er tre hovedsituasjoner når du velger 1N4007 likeretterdioder.For det første, for applikasjoner som krever design av strømforsyning, AC til DC -retting eller applikasjoner med store spennings- og strømbehov, gir 1N4007 pålitelig ytelse.For det andre, når du håndterer høyere strømnivåer (typisk over 200mA), gjør 1N4007s 1A -rangering den bedre egnet til å håndtere disse kravene.Til slutt, hvis applikasjonen vår involverer høyspenningsnivåer (vanligvis over 100V), er 1N4007 også et godt valg.

Det er fire hovedsituasjoner for å velge 1N4148 Small-Signal Diode.For det første, i lavspent-applikasjoner, spesielt når kretser fungerer i spenningsområdet under 100V, kan 1N4148 oppfylle behovene fordi den er vurdert til 100V.For det andre, i høyfrekvente applikasjoner, gir den raske byttehastigheten (rask gjenopprettingstid) det en fordel i høyfrekvente kretsløp og signalbehandlingsapplikasjoner.Det er også et godt valg for små signalbehov som forsterkere, oscillatorer eller små signalapplikasjoner som beskytter sensitive komponenter.Endelig kan vi også vurdere 1N4148 i situasjoner der det må minimeres fremoverspenningsfall, for eksempel i lav effektkretser eller når energieffektiviteten er en bekymring.

Ofte stilte spørsmål [FAQ]

1. Er en 1N4148 en Zener -diode?

Interessant er det en vanlig misforståelse blant de fleste designere at 1N4148 er en zener -diode.Mens Zener -dioden leder i begge retninger, leder 1N4148 bare i den fremre partiske tilstanden.

2. Hvilken type diode er 1N4148?

1N4148 er en standard silisiumbrytersignal.Det er en av de mest populære og langvarige byttedioder på grunn av dens pålitelige spesifikasjoner og lave kostnader.Navnet følger Jedec -nomenklaturen.

3. Kan jeg bruke 1N4148 i stedet for 1N4001?

En av disse diodene skal fungere, men 1N4001 er et bedre valg fordi det er den "større" enheten: 4001 er en 1 AMP -likeretter, mens 4148 er en 100 mA liten signalenhet.For små reléer er det greit.

4. Hva er 1N4148 -dioden brukt til?

1N4148 Diode brukes hovedsakelig til raske bytteformål, så disse er kjent som å bytte dioder.Hovedfunksjonaliteten til disse diodene er den samme som en normal bryter.Disse diodene har høy motstand under en fast spenning, mens de har lav motstand over fast spenning.

5. Hva brukes 1N4001 diode til?

1N400X (eller 1N4001 eller 1N4000) -serien er en familie av populære en-ampere generell silisium-likeretterdioder som ofte brukes i AC-adaptere for vanlige husholdningsapparater.
