Hva er et elektrooptisk infrarødt (EO/IR) system og hvordan fungerer det?
2026-03-10 2659

Elektro-optiske infrarøde (EO/IR) systemer er teknologier som oppdager objekter ved hjelp av lys og varmeenergi.Disse systemene kan fungere selv i mørke, tåke, røyk eller andre dårlige siktforhold der vanlige kameraer kanskje ikke fungerer bra.På grunn av denne evnen er EO/IR-systemer mye funnet i forsvar, romfart, sikkerhet, robotikk og overvåkingssystemer.Denne artikkelen forklarer hva EO/IR-systemer er, hvordan de fungerer, deres hovedkomponenter, designutfordringer, applikasjoner og fremtidige teknologitrender.

Katalog

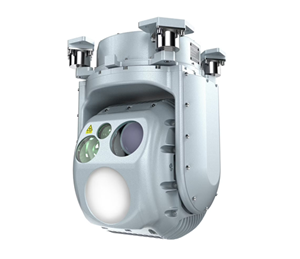

Figur 1. Elektro-optisk infrarødt system

Hva er et elektrooptisk infrarødt system?

An Elektro-optisk infrarødt (EO/IR) system er en type sensor system som bruker lys og varme til å oppdage og se objekter.Det kombinerer optiske deler (som objektiver og kameraer) med elektroniske deler (som signalprosessorer og skjermer) til lage bilder eller samle inn informasjon.

Den elektrooptiske delen betyr at systemet bruker lys og elektronisk teknologi for å fange og behandle bilder.Den infrarøde delen betyr at den kan oppdage varmeenergi som gjenstander avgir.Fra dette kan EO/IR-systemer se ting selv når det er det mørkt, tåkete, røykfylt, eller vanskelig å se med vanlige kameraer.

Et EO/IR-system inkluderer vanligvis linser, infrarøde sensorer, bildeprosessorer, og en skjerm.Linsene samler opp lys eller varme fra objekter, sensorene oppdager det, og elektronikken konverterer det til et bilde eller data som folk kan se og bruke.

Siden alle objekter produserer noe varme, kan EO/IR-systemer finne og spore objekter ved å oppdage varmeforskjellene deres fra området rundt.Dette gjør dem egnet for overvåking, sikkerhet, navigasjon og militære systemer, spesielt når sikten er dårlig.

Hvordan EO/IR-systemer fungerer

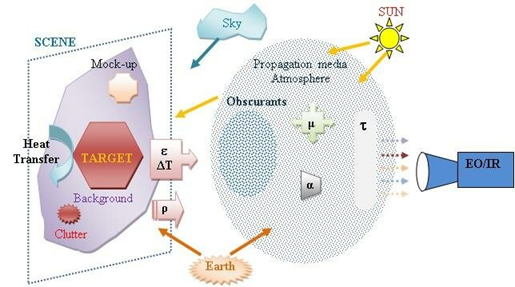

Figur 2. EO/IR-deteksjonsprosess

Elektro-optiske infrarøde (EO/IR)-systemer fungerer ved å oppdage lys og varme fra objekter og gjøre det om til bilder.Disse systemene hjelper folk å se objekter selv når det er mørkt eller vanskelig å se.

Først, a linsen samler opp lys eller varmeenergi fra gjenstander i miljøet.Denne energien kan være synlig lys eller infrarød varme som gjenstander naturlig produserer.

Neste, a sensoren oppdager lyset eller varmen som samles opp av linsen.Sensoren endrer deretter denne energien til elektriske signaler.

Etter det, an elektronisk prosessor leser signalene og konverterer dem til et bilde.Systemet kan også forbedre bildet slik at objekter blir klarere.

Til slutt, den bildet vises på en skjerm eller monitor.Dette lar deg observere området, oppdage gjenstander eller spore bevegelser selv i mørke, røyk, tåke eller andre dårlige siktforhold.

Hovedkomponenter i EO/IR-systemer

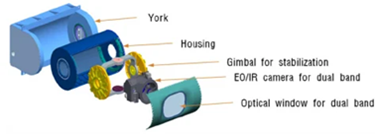

Figur 3. EO/IR kardankamerakomponenter

Et elektrooptisk infrarødt (EO/IR) system er laget av flere deler som jobber sammen for å oppdage lys eller varme og lage bilder.Hver del har en spesifikk rolle i å fange opp og behandle informasjon fra miljøet.

Optisk linse

Den optiske linsen samler opp synlig lys og infrarød energi fra objekter.Optisk linse fokuserer denne energien på sensoren slik at systemet tydelig kan oppdage målet.

Infrarød detektor eller sensor

Den infrarøde detektoren registrerer varmeenergien som sendes ut av gjenstander.Infrarød detektor konverterer den detekterte infrarøde strålingen til elektriske signaler som systemet kan behandle.

Signalprosessor

Signalprosessoren mottar de elektriske signalene fra detektoren.Signalprosessor behandler disse signalene og konverterer dem til bilder eller nyttige data.

Bildeskjerm eller utdatasystem

Displaysystemet viser det endelige bildet til deg.Den kan presentere termiske bilder, synlige bilder eller kombinerte bilder på en skjerm eller overvåkingsenhet.

Kontroll- og prosesseringsenhet

Kontrollenheten styrer hvordan systemet fungerer.Den kontrollerer innstillinger, behandler systemdata og hjelper til med å utføre oppgaver som objektdeteksjon og sporing.

Designutfordringer ved EO/IR-teknologi

Det er noen utfordringer du må vurdere når du designer Electro-Optic Infrared (EO/IR) systemer:

Ytelsesoptimalisering – Systemet skal fungere godt i ulike værforhold, til ulike tider på døgnet, og i ulike miljøer.Den skal fortsatt oppdage og vise gjenstander tydelig selv i tåke, røyk, mørke eller andre vanskelige forhold.

Begrensninger for størrelse, vekt og kraft (SWaP). - EO/IR-systemer brukes i fly, droner eller satellitter der plass og kraft er begrenset.Du må holde systemet lite, lett og energieffektivt samtidig som du opprettholder god ytelse.

Kostnadshensyn – Å utvikle og produsere EO/IR-systemer kan være dyrt.Du må designe systemet nøye slik at det gir god ytelse samtidig som kostnadene er rimelige.

Systemkompleksitet - EO/IR-systemer inneholder mange deler, som sensorer, linser, prosessorer og kontrollenheter.Alle disse delene må fungere riktig sammen, noe som kan gjøre systemet komplisert å designe og teste.

Produksjonsutfordringer - Å bygge EO/IR-systemer kan kreve spesielle produksjonsmetoder og nøyaktig montering.Dette kan gjøre produksjonen vanskeligere og kreve streng kvalitetskontroll.

Simulering og modellering av EO/IR-systemer

Simulering og modellering er nødvendige trinn i utformingen av elektrooptiske infrarøde (EO/IR) systemer.Disse metodene lar deg teste og studere hvordan systemet vil fungere før du bygger selve maskinvaren.

I simulering kan du lage en virtuell modell av EO/IR-systemet ved hjelp av dataprogramvare.Denne modellen kan inkludere deler som den optiske linsen, infrarød detektor, elektronikk og miljøforhold.Ved å bruke disse modellene kan du observere hvordan systemet oppdager lys eller varme og hvordan bildet vil se ut.

Simulering hjelper deg også forutsi systemytelse.De kan teste hvordan EO/IR-systemet fungerer i forskjellige situasjoner, som dagtid, natt, tåke eller langdistansedeteksjon.Dette bidrar til å forbedre designet og fikse problemer tidlig.

En annen fordel med simulering er at det reduserer utviklingstid og kostnader.I stedet for å bygge mange fysiske prototyper, kan du teste ulike design ved hjelp av datamodeller.

EO/IR-systemer er komplekse, simulering og modellering hjelper deg med å optimalisere designet, forbedre bildekvaliteten og sikre pålitelig drift før systemet produseres.

Ansys Tools for EO/IR Development

For å løse designutfordringene til Electro-Optic Infrared (EO/IR)-systemer, tilbyr Ansys flere simuleringsverktøy som hjelper deg med å studere og forbedre systemytelsen før du bygger selve maskinvaren.Ved å bruke disse verktøyene sammen kan du simulere optisk oppførsel, miljøeffekter og systemytelse.

Ansys Zemax OpticStudio brukes til å designe og analysere optiske systemer som linser, speil og bildekomponenter.Den hjelper deg å studere hvordan lys og infrarød stråling beveger seg gjennom systemet og hvordan de fokuserer på detektoren.

Ansys Speos hjelper til med å simulere hvordan EO/IR-systemer fungerer i faktiske miljøer.Du kan studere virkningene av værforhold som tåke, regn, røyk og forskjellige lysforhold.Dette bidrar til å forbedre systemets synlighet og deteksjonsytelse.

Ansys Lumerical brukes til å simulere fotoniske og opto-elektroniske komponenter.Det hjelper deg å forstå hvordan lys samhandler med materialer og enheter på et detaljert nivå.

Ansys AVxcelerate sensorer hjelper med å modellere og teste sensoradferd i virtuelle miljøer.Den lar deg evaluere hvordan sensorer presterer i forskjellige kjøre- eller driftsscenarier.

Ansys Systems Tool Kit (STK) er laget for å analysere EO/IR-sensorytelse på plattformer som satellitter, fly og andre bevegelige systemer.STK hjelper deg med å simulere oppdrag og evaluere systemdekning og deteksjonsevne.

Anvendelser av EO/IR-systemer

Elektro-optiske infrarøde (EO/IR) systemer brukes på mange felt siden de kan oppdage objekter ved hjelp av lys og varme, selv i mørke eller dårlig sikt.

Militær og forsvar - Brukes til måldeteksjon, overvåking, sporing og nattsyn i militære operasjoner.

Luftfart og luftfart - Finnes i fly og satellitter for å observere miljøet, spore objekter og forbedre navigasjon og sikkerhet.

Sikkerhet og overvåking - I kameraer for å overvåke bygninger, grenser og offentlige områder.De hjelper til med å oppdage personer eller kjøretøy selv i dårlig lys eller dårlig vær.

Autonome kjøretøy og robotikk - For å oppdage hindringer, gjenkjenne gjenstander og hjelpe maskiner å bevege seg trygt.

Søke- og redningsaksjoner - For å lokalisere personer i mørke, røyk eller katastrofeområder ved å oppdage kroppsvarme.

Industriell overvåking - Brukes til termisk inspeksjon av maskiner og elektrisk utstyr for å oppdage overoppheting eller feil.

Miljøovervåking – Brukes for å observere dyreliv, studere naturlige miljøer og oppdage endringer i temperatur eller varmemønstre.

Fremtidige trender innen EO/IR-teknologi

Elektro-optisk infrarød (EO/IR) teknologi fortsetter å utvikle seg etter hvert som nye sensorer, prosesseringsmetoder og systemdesign utvikles.Fremtidige EO/IR-systemer forventes å brukes infrarøde detektorer med høyere oppløsning å produsere klarere og mer detaljerte termiske bilder.Disse systemene er også i ferd med å bli mindre og lettere, noe som gjør dem enklere å bruke i droner, kjøretøy og bærbare enheter.

Nye design tar sikte på redusere strømforbruket samtidig som du opprettholder sterk ytelse. Kunstig intelligens og maskinlæring blir også integrert for å hjelpe automatisk å oppdage, identifisere og spore objekter i EO/IR-bilder.Forbedrede bildebehandlingsteknikker bidrar til å redusere støy og forbedre bildekvaliteten.Mange moderne EO/IR-systemer er også kombinert med andre sanseteknologier slik som radar, LiDAR og GPS for å gi bedre deteksjon og situasjonsforståelse.Disse endringene gjør EO/IR-systemer mer effektive, pålitelige og egnet innen områder som forsvar, romfart, sikkerhet, robotikk og miljøovervåking.

Konklusjon

Elektro-optiske infrarøde (EO/IR)-systemer hjelper til med å oppdage og observere objekter ved hjelp av lys og varme.De kan fungere under vanskelige forhold der vanlige kameraer ikke kan.Med bedre sensorer, simuleringsverktøy og ny teknologi, fortsetter EO/IR-systemer å forbedre seg.Disse systemene vil fortsatt være nødvendige innen mange felt som forsvar, romfart, sikkerhet og miljøovervåking.
